Medios Inalámbricos

Los medios inalámbricos son aquellos que se encargan de enviar señales electromagnéticas mediante frecuencias de microondas y radiofrecuencias que representan los dígitos binarios de las comunicaciones de datos. Como medio de red, el sistema inalámbrico no se limita a conductores o canaletas, como en el caso de los medios de fibra o de cobre.

Las tecnologías inalámbricas de comunicación de datos funcionan bien en entornos abiertos. Sin embargo, existen determinados materiales de construcción utilizados en edificios y estructuras, además del terreno local, que limitan la cobertura efectiva. El medio inalámbrico también es susceptible a la interferencia y puede distorsionarse por dispositivos comunes como teléfonos inalámbricos domésticos, algunos tipos de luces fluorescentes, hornos microondas y otras comunicaciones inalámbricas.

-Estándares de Wifi

Esta tecnología surgió por la necesidad de poder establecer un mecanismo universal de conexión inalámbrica que fuera compatible entre los distintos dispositivos electrónicos del mercado. El primero de ellos fue creado en 1997 por la WECA, actual Wi-Fi Alliance, bajo el estándar IEEE 802.11 , pero la extrema lentitud de su conexión de 2 Mbits/s para la gran mayoría de aplicaciones obligó a dejar de utilizarse hace más de una década.

Dos años después se creó el IEEE 802.11a, una nueva versión con una velocidad máxima de 54 Mbits/s y que funciona en la frecuencia de 5 GHz con el propósito de acabar con los continuos problemas de interferencias de los teléfonos inalámbricos que usaban la frecuencia de 2.4 GHz.

A pesar de que el 802.11n es mucho más reciente y que el 802.11g ha sido adoptado ampliamente hasta la fecha por su velocidad y por ser algo más económico que sus antecesores, en la actualidad se utiliza el nuevo protocolo IEEE 802.11ac o también conocido como WiFi 5. El actual 802.11ac permite velocidades de 1.000 Mbps en la banda de los 5 GHz, una banda habilitada recientemente que al no ser utilizada por otras tecnologías como microondas, Bluetooth, o WUSB, entre otros, tiene muy pocas interferencias. Esta virtud se ve ligeramente mermada en cuanto a su alcance, ya que cuando mayor es la frecuencia del ancho de banda, menor será su alcance.

Ahora bien, los problemas de incompatibilidad en la conexión surgen cuando intentamos conectar dos dispositivos con estándares diferentes, algo que suele ocurrir bastante a menudo. Por tanto, es importante señalar que, por ejemplo, el estándar 802.11b o 802.11g no son compatibles con el 802.11a, ya que ambos operan únicamente en la banda de 2.4 GHz y el 802.11a utiliza la banda de 5 GHz. Como podréis adivinar, el 802.11a sí que es compatible con el 802.11n y el actual 802.11ac, ya que los tres funcionan en el mismo ancho de banda de 5 GHz.

-Consideraciones generales de instalación

Las redes Wi-Fi son redes inalámbricas, por tanto redes vía radio, con todo lo que ello implica respecto a frecuencias, interferencias, influencia del entorno, etc. Esto nos obliga a recapacitar sobre las implicaciones que ello tiene, tanto en la manera de funcionar como en las limitaciones y problemas que de ello pueden surgir.

La primera consecuencia de esto es que los clientes no están claramente definidos, ni en número, ni en situación, lo cual provoca la necesidad de una gestión de éstos. Será necesario autentificarlos, notificarles parámetros de funcionamiento como el canal a utilizar, etc. Así mismo al ser un medio compartido (aquí cada cliente comparte el aire, no tiene un cable independiente cada uno) es necesario tener un mecanismo que ordene su funcionamiento y acceso al medio, para evitar en lo posible las colisiones, situación en que uno o más equipos transmiten a la vez, interfiriéndose entre ellos e invalidando la comunicación, y en el caso de que éstas sucedan, proveer los mecanismos para solventar la incidencia. Todo ello es realizado de forma transparente para el usuario, pero tiene un coste total: una reducción de la velocidad de transmisión.

http://www.glosariodigital.com/termino/medios-inalambricos

http://blogthinkbig.com/estandar-wi-fi/

http://recursostic.educacion.es/observatorio/web/fr/cajon-de-sastre/38-cajon-de-sastre/961-monografico-redes-wifi?start=1

Medios Ópticos

Espectro Electromagnético

        -El espectro electromagnético es el rango de todas las radiaciones electromagnéticas posibles. El espectro de un objeto es la distribución característica de la radiación electromagnética de ese objeto.

El espectro electromagnético se extiende desde las bajas frecuencias usadas para la radio moderna (extremo de la onda larga) hasta los rayos gamma (extremo de la onda corta), que cubren longitudes de onda de entre miles de kilómetros y la fracción del tamaño de un átomo. Se piensa que el límite de la longitud de onda corta está en las cercanías de la longitud Planck, mientras que el límite de la longitud de onda larga es el tamaño del universo mismo, aunque en principio el espectro sea infinito y continuo.

-Fibra Multimodo

Existen dos tipos básicos de fibras: la monomodo y la multimodo. La fibra multimodo está diseñada para distancias de transmisión corta, y está adaptada para usarla en sistemas LAN y para videos de vigilancia. La fibra monomodo está diseñada para distancias de transmisión larga, haciéndola apropiada para telefonía a larga distancia y para los sistemas de radiodifusión.

La fibra de multimodo, la primera en ser comercializada y fabricada, es la fibra en la que muchos modos o rayos de luz son llevados simultáneamente a través de una guía de ondas.

Se dice que son modos debido a que la luz solo se propagará en el núcleo de la fibra en ángulos que estén dentro del cono de aceptación.

Este tipo de fibra tiene un diámetro nuclear mucho más grande, comparado con las fibras de monomodo, lo que permite una gran cantidad de modos y además son más fáciles de conectar. Las fibras multimodo pueden clasificarse en fibras de índice escalonado o fibras de índice gradual.

Debido a que el índice de refracción del núcleo es más alto que el índice de refracción del revestimiento, la luz que entra en un ángulo menor que el ángulo límite se refracta a lo largo de la fibra.

Hay tres ondas de luz diferentes viajan a través de la fibra:

Un modo viaja por el centro del núcleo.

Un segundo modo viaja en un ángulo agudo y rebota por la reflexión interna total.

El tercer modo sobrepasa el ángulo límite y se refracta hacia el revestimiento





-Fibra Monomodo

La fibra de monomodo permite una mayor capacidad para transmitir la información porque puede retener la fidelidad de cada pulso de luz a grandes distancias sin la dispersión causada por los múltiples modos. Además, la fibra de monomodo presenta menor atenuación de la fibra que la multimodo, por tanto, se puede transmitir más información en menos tiempo.

Una clase importante de fibra monomodo es la fibra con polarización fija (PMF o Polarization-maintaining fiber). Todas las otras fibras ópticas monomodo que hemos mencionado hasta ahora pueden transportar luz polarizada de forma alterna. La fibra con polarización fija está diseñada para propagar solo una polarización de la luz de entrada. Esto es relevante si hablamos de componentes como moduladores externos que requieren una entrada de luz polarizada.

Esta fibra tiene una característica no vista en otro tipos de fibra. Además del núcleo, existen 2 círculos adicionales llamadas barras de tensión. Como su nombre lo dice, estas barras de tensión crean tensión en el núcleo de la fibra, de tal manera que es favorecida la transmisión de sólo un plano de polarización de luz. Las fibras monomodo experimentan no linealidades que pueden afectar el funcionamiento del sistema.

-Instalación y cuidado de la fibra óptica

Una de las causas principales de la atenuación excesiva en el cable de fibra óptica es la instalación incorrecta. Si se estira o curva demasiado la fibra, se pueden producir pequeñas fisuras en el núcleo que dispersan los rayos de luz.

Para evitar que la curvatura de la fibra sean demasiado pronunciada, generalmente, se introduce la fibra a un tipo de tubo instalado que se llama de interducto. El interducto es mucho más rígido que la fibra y no se puede curvar de forma pronunciada, de modo que la fibra en el interducto tampoco puede curvarse en exceso. El interducto protege la fibra, hace que sea mucho más sencillo el tendido y asegura que no se exceda el radio de la curvatura (límite de curva) de la fibra.

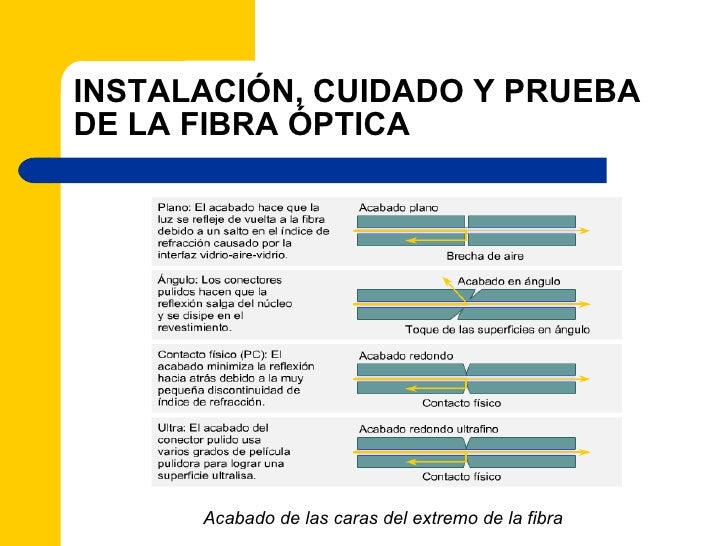

Una vez que se ha tendido la fibra, se debe partir (cortar) y pulir adecuadamente los extremos de la fibra para asegurarse de que estén lisos. Se utiliza un microscopio o un instrumento de prueba con una lupa incorporada para examinar el extremo de la fibra y verificar que tenga la forma y pulido correctos. Entonces,con cuidado, se fija el conector al extremo de la fibra. Los conectores incorrectamente instalados, empalmes no apropiados y el empalme de dos cables de diferentes tamaños de núcleo reducirán drásticamente la fuerza de la señal luminosa.

Una vez que el cable de fibra óptica y los conectores han sido instalados, los conectores y los extremos de las fibras deben mantenerse totalmente limpios. Los extremos de las fibras deben cubrirse con cubiertas protectoras para evitar daños. Cuando estas cubiertas son retiradas, antes de conectar la fibra a un puerto en un switch o router, se deben limpiar los extremos de las fibras. Se deben limpiar los extremos de la fibra con paño especial sin pelusa para limpiar lentes, humedecido con alcohol isopropílico puro.

Los puertos de fibra de un switch o router también deben mantenerse cubiertos cuando no se encuentranen uso y limpiarse con paño especial para limpiar lentes y alcohol isopropílico antes de realizar la conexión. La suciedad en los extremos de una fibra disminuirá gravemente la cantidad de luz que llega al receptor.

http://programoweb.com/instalacion-cuidado-y-prueba-de-la-fibra-optica/

http://www.tradeisay.com/articulos/tipos-de-cables-de-fibra-optica-monomodo-y-multimodo.html

Medios de transmisión

Una red de telecomunicación es el conjunto de todos los sistemas necesarios para el intercambio de información entre los usuarios del sistema. Estos sistemas son precisamente los ítems tratados hasta ahora en este artículo. Así, sobre un conjunto de medios de transmisión se implementa un sistema de transmisión mediante tecnologías de procesado, multiplexación y modulación; y se diseñan unos protocolos de transmisión que permitan establecer comunicación con el que llevar a cabo un intercambio efectivo de información entre los usuarios.

Existen distintas formas de clasificar las redes de telecomunicación, entre los que destacan:

Criterio	Redes	Descripción
Según su arquitectura	conmutadas	Son aquellas en las que se establece un enlace entre el emisor y el receptor mediante técnicas de conmutación, multiplexación, etc., que dura mientras se transmite la información. Es el caso de las redes de telefonía o Internet.
	de difusión	Son aquellas en las que el emisor trasmite la información a un enlace compartido, y son los receptores los que establecen la comunicación al sintonizar el terminal. Es el caso de la radiodifusión.
Según su medio	alámbricas	Son aquellas que usan fundamentalmente medios de transmisión guiados, como cables o fibra óptica.
	inalámbricas	Son aquellas que usan fundamentalmente medios de transmisión no guiados, como antenas.
Según su servicio	públicas	Son aquellas que ofrecen un servicio al público en general, como la red telefónica o de televisión. A pesar de su nombre, por lo general no son de titularidad pública.
	privadas	Son aquellas que ofrecen un servicio a un público concreto, y generalmente desplegada para ese servicio en concreto, como es el caso de la red informática de una empresa o la red de comunicaciones de los bomberos de una ciudad.

En cada red, que presentará una topología adecuada, se suele distinguir entre la red de acceso, en la que se sitúan los terminales de la red por la que acceden los usuarios; y la red de tránsito o núcleo de red, donde se sitúan los sistemas necesarios para establecer la comunicación y evitar la pérdida de información —los nodos de la red y demás enlaces de telecomunicación.

Medios en Cobre

El cableado de cobre es más común de unión entre host y dispositivos en redes locales (LAN). Los principales tipos de cables de cobre usados son:

Cable coaxial.

Par trenzado.

Cable coaxial

Compuesto por un conductor cilíndrico externo hueco que rodea un solo alambre interno compuesto de dos elementos conductores. Uno de estos elementos (ubicado en el centro del cable) es un conductor de cobre. Está rodeado por una capa de aislamiento flexible. Sobre este material aislador hay una malla de cobre tejida o una hoja metálica que actúa como segundo alambre del circuito, y como blindaje del conductor interno. Esta segunda capa de blindaje ayuda a reducir la cantidad de interferencia externa, y se encuentra recubierto por la envoltura plástica externa del cable que es la funda.



El cable coaxial es quizá el medio de transmisión más versátil, por lo que está siendo cada vez más utilizado en una gran variedad de aplicaciones. Se usa para trasmitir tanto señales analógicas como digitales. El cable coaxial tiene una respuesta en frecuencia superior a la del par trenzado, permitiendo por tanto mayores frecuencias y velocidades de transmisión. Por construcción el cable coaxial es mucho menos susceptible que el par trenzado tanto a interferencias como a diafonía.

Cable de par trenzado

El cable de par trenzado es un tipo de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.

s el medio confinado más barato y más usado. Consiste en un par de cables, embutidos para su aislamiento, para cada enlace de comunicación. Debido a que puede haber acoples entre pares, estos se trenza con pasos diferentes. La utilización del trenzado tiende a disminuir la interferencia electromagnética (diafonía) entre los pares adyacentes dentro de una misma envoltura. También, el apantallamiento del cable con una malla metálica reduce las interferencias externas. Cada par de cables constituye sólo un enlace de comunicación. Típicamente, se utilizan haces en los que se encapsulan varios pares mediante una envoltura protectora. En aplicaciones de larga distancia, la envoltura puede contener cientos de pares.

Este tipo de medio es el más utilizado debido a su bajo coste (se utiliza mucho en telefonía) pero su inconveniente principal es su poca velocidad de transmisión y su corta distancia de alcance. Con estos cables, se pueden transmitir señales analógicas o digitales.

Es un medio muy susceptible a ruido y a interferencias. Para evitar estos problemas se suele trenzar el cable con distintos pasos de torsión y se suele recubrir con una malla externa para evitar las interferencias externas. Típica-mente, para enlaces de larga distancia, la longitud del trenzado varía entre 5 y 15 cm. Los conductores que forman el par tienen un grosor que varia típica-mente entre 0,04 y 0,09 pulgadas.

Cable STP

En este caso, cada par va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 Ohm.

El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más instalación. La pantalla del STP para que sea más eficaz requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal), con el STP se suele utilizar conectores RJ49.

Es utilizado generalmente en las instalaciones de procesos de datos por su capacidad y sus buenas características contra las radiaciones electromagnéticas, pero el inconveniente es que es un cable robusto, caro y difícil de instalar.

Código de colores para cables de red con conectores RJ45

Norma de cableado “568-B” (Cable normal o paralelo) Esta norma o estándar establece el siguiente y mismo código de colores en ambos extremos del cable: Conector 1  Nº PinßàNº Pin Conector 2 Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja Naranja Pin 2 a Pin 2 Naranja Blanco/Verde Pin 3 a Pin 3 Blanco/Verde Azul Pin 4 a Pin 4 Azul Blanco/Azul Pin 5 a Pin 5 Blanco/Azul Verde Pin 6 a Pin 6 Verde Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón Marrón Pin 8 a Pin 8 Marrón Este cable lo usaremos para redes que tengan “Hub” o “Switch”, es decir, para unir los Pc´s con las rosetas y éstas con el Hub o Switch. NOTA: Siempre la “patilla” del conector RJ45 hacia abajo y de izqda. (pin 1) a dcha. (pin 8) Norma de cableado “568-A” (Cable “Cruzado”) Esta norma o estándar establece el siguiente código de colores en cada extremo del cable: Conector 1 (568-B)  Nº Pin Nº Pin Conector 2 (568-A) Blanco/Naranja Pin 1  Pin 1 Blanco/Verde Naranja Pin 2  Pin 2 Verde Blanco/Verde Pin 3 Pin 3 Blanco/Naranja Azul Pin 4  Pin 4 Azul Blanco/Azul Pin 5  Pin 5 Blanco/Azul Verde Pin 6  Pin 6 Naranja Blanco/Marrón Pin 7  Pin 7 Blanco/Marrón Marrón Pin 8  Pin 8 Marrón Este cable lo usaremos para redes entre 2 Pc´s o para interconexionar Hubs o Switchs entre sí. NOTA: Siempre la “patilla” del conector RJ45 hacia abajo y de izqda. (pin 1) a dcha. (pin 8) Código de colores para rosetas “murales” RJ45

Tipologia de Redes

El término red informática hace referencia a un conjunto de equipos y dispositivos informáticos conectados entre sí, cuyo objeto es transmitir datos para compartir recursos e información. Si bien existen diversas clasificaciones de redes informáticas, la más reconocida es aquella que las distingue de acuerdo a su alcance. De esta manera los tipos de redes son:



RED DE ÁREA LOCAL o LAN (local area network). Esta red conecta equipos en un área geográfica limitada, tal como una oficina o edificio. De esta manera se logra una conexión rápida, sin inconvenientes, donde todos tienen acceso a la misma información y dispositivos de manera sencilla.




RED DE ÁREA METROPOLITANA o MAN (metropolitan area network). Ésta alcanza una área geográfica equivalente a un municipio. Se caracteriza por utilizar una tecnología análoga a las redes LAN, y se basa en la utilización de dos buses de carácter unidireccional, independientes entre sí en lo que se refiere a la transmisión de datos.



RED DE ÁREA AMPLIA o WAN (wide area network). Estas redes se basan en la conexión de equipos informáticos ubicados en un área geográfica extensa, por ejemplo entre distintos continentes. Al comprender una distancia tan grande la transmisión de datos se realiza a una velocidad menor en relación con las redes anteriores. Sin embargo, tienen la ventaja de trasladar una cantidad de información mucho mayor. La conexión es realizada a través de fibra óptica o satélites.





RED DE ÁREA LOCAL INALÁMBRICA o WLAN (Wireless Local Area Network). Es un sistema de transmisión de información de forma inalámbrica, es decir, por medio de satélites, microondas, etc. Nace a partir de la creación y posterior desarrollo de los dispositivos móviles y los equipos portátiles, y significan una alternativa a la conexión de equipos a través de cableado.



RED DE ÁREA PERSONAL o PAN (personal area network). Es una red conformada por una pequeña cantidad de equipos, establecidos a una corta distancia uno de otro. Esta configuración permite que la comunicación que se establezca sea rápida y efectiva.









RED DE ALMACENAMIENTO (San Storage Area Network), es una red de almacenamiento integral. Se trata de una arquitectura completa que agrupa los siguientes elementos:

• Una red de alta velocidad de canal de fibra o iSCSI.
• Un equipo de interconexión dedicado (conmutadores, puentes, etc).
• Elementos de almacenamiento de red (discos duros).

Una SAN es una red dedicada al almacenamiento que está conectada a las redes de comunicación de una compañía. Además de contar con interfaces de red tradicionales, los equipos con acceso a la SAN tienen una interfaz de red específica que se conecta a la SAN. Se distingue de otros modos de almacenamiento en red por el modo de acceso a bajo nivel. El tipo de tráfico en una SAN es muy similar al de los discos duros como ATA, SATA y SCSI.



-TOPOLOGIAS FISICAS

La tipología se emplea  para referirse a la disposición geométrica de las estaciones de una red y los cables que la conectan, y al trayecto seguido por las señales a través de la conexión física. La topología de red es entonces la disposición de los diferentes componentes de una red y la forma que adopta el flujo de información.

Las topologías fueron ideadas para establecer un orden que evitase un caos que se produciría se las estaciones de una red fueran colocadas de forma aleatoria.



Topología híbrida

La tipología híbrida es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas. Ejemplos de topologías híbridas serían: en árbol, estrella-estrella, bus-estrella, etc.



Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.



Topologia en estrella

Es la posibilidad de fallo de red conectando todos los nodos a un nodo central. Cuando se aplica a una red basada en la topología estrella este concentrador central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red, algunas veces incluso al nodo que lo envió. Todos los nodos periféricos se pueden comunicar con los demás transmitiendo o recibiendo del nodo central solamente. Un fallo en la línea de conexión de cualquier nodo con el nodo central provocaría el aislamiento de ese nodo respecto a los demás, pero el resto de sistemas permanecería intacto. El tipo de concentrador hub se utiliza en esta topología, aunque ya es muy obsoleto; se suele usar comúnmente un switch.



Topologia en Bus

Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.



Topologia en Anillo

Topología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.



En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.



En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos).

Simplifica la arquitectura y facilita la fluidez de datos, una desventaja es la longitud de canales y el canal usualmente se degrada a medida que la red crece
